Mentre le spedizioni globali di smartphone pieghevoli continuano ad aumentare,Schermi LCD della serie Foldsono diventati uno dei segmenti tecnicamente più esigenti nel mercato post-vendita dell'elettronica di consumo. A differenza dei processi standardizzati per i tradizionali display a schermo piatto, gli schermi flessibili presentano sfide uniche in termini di struttura fisica, caratteristiche elettriche e modalità di guasto, che richiedono capacità specializzate in test, classificazione e ristrutturazione.
Secondo i dati IDC, le spedizioni globali di smartphone pieghevoli hanno superato i 22 milioni di unità nel 2025, con una base installata cumulativa che ha superato i 50 milioni di unità. Samsung detiene circa il 65% di questo mercato, rendendo la serie Fold la principale fonte di domanda di riparazione aftermarket per gli schermi LCD della serie Fold. Le ricerche di settore indicano un tasso di guasto correlato allo schermo del 7-9% entro 12 mesi di utilizzo sui dispositivi pieghevoli, significativamente superiore al tasso del 3-5% dei tradizionali telefoni da barra di punta. Le fratture del cavo flessibile nell'area delle cerniere, la delaminazione del substrato flessibile e il guasto del sensore tattile sono le tre principali modalità di guasto. I costi ufficiali di sostituzione per i nuovi gruppi di schermi pieghevoli variano generalmente da 200 a 400, con tempi di attesa di 5-10 giorni lavorativi. Questa realtà ha accelerato la maturazione dei canali professionali di recupero e ristrutturazione degli schermi LCD della serie Fold.
La tabella seguente presenta gli identificatori del modello e le specifiche tecniche principali per gli schermi LCD della serie Fold attualmente disponibili nel mercato post-vendita:
| Modello del prodotto | Dispositivo compatibile | Tipo di pannello | Dimensioni dello schermo principale | Risoluzione | Frequenza di aggiornamento | Circuito integrato del conducente |
|---|---|---|---|---|---|---|

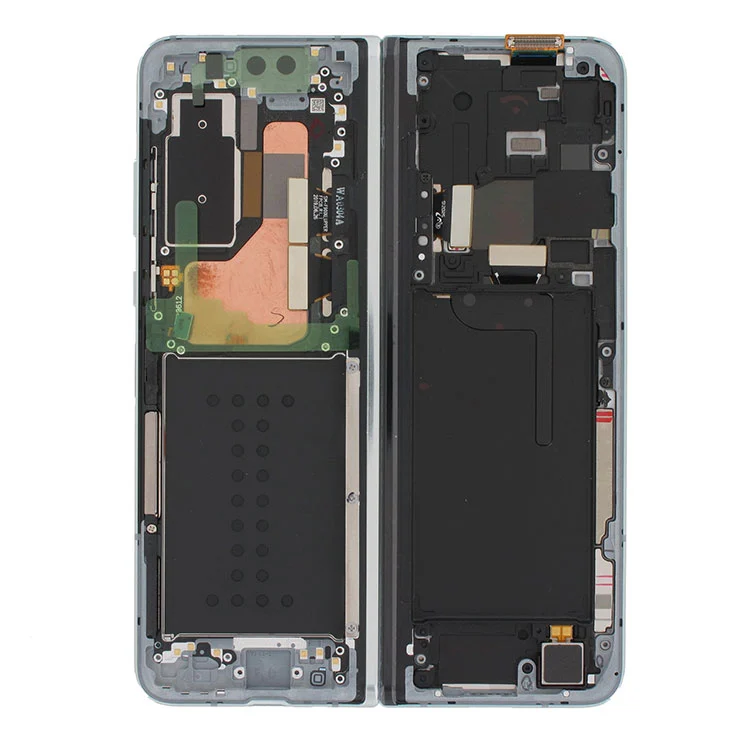

| Piega 6 LCD | Galaxy Z Fold6 | AMOLED dinamico 2X | 7,6" | 2160×1856 | 120Hz | S6SY761X |
| Piega 5 display LCD | Galaxy Z Fold5 | AMOLED dinamico 2X | 7,6" | 2176×1812 | 120Hz | S6SY761 |
| Piega 4 display LCD | Galaxy Z Fold4 | AMOLED dinamico 2X | 7,6" | 2176×1812 | 120Hz | S6SY760 |
| Piega 3 LCD | Galaxy Z Fold3 | AMOLED dinamico | 7,6" | 2208×1768 | 120Hz | S6SY759 |

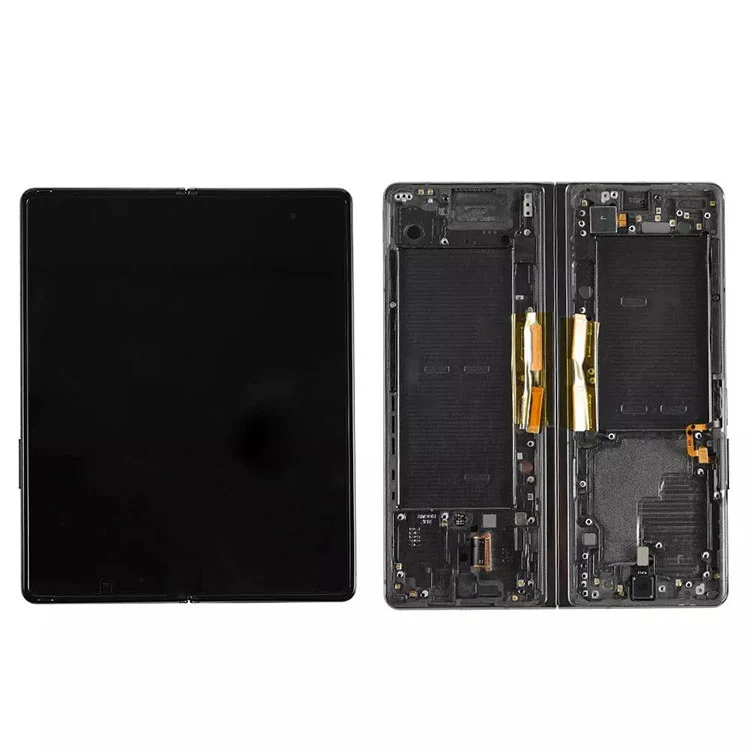

| Piega 2 display LCD | Galaxy Z Fold2 | AMOLED dinamico | 7,4" | 2213×1689 | 120Hz | S6SY758 |
| Piega il display LCD | Galaxy Fold (prima generazione) | AMOLED dinamico | 7,3" | 2152×1536 | 60Hz | S6SY757 |
Nota sulla compatibilità:La piedinatura dei connettori e le assegnazioni dei cavi flessibili differiscono da una generazione all'altra. La sostituzione tra generazioni non è supportata.
Dal punto di vista ingegneristico, i guasti inSchermi LCD della serie Foldseguono modelli fisici identificabili piuttosto che una distribuzione casuale.
Frattura da fatica di tracce metalliche nell'area della cerniera
Le tracce metalliche multistrato (linee dati, linee di scansione, linee elettriche) sotto il pannello OLED flessibile subiscono sollecitazioni di flessione cicliche durante la piegatura ripetuta. I dati di laboratorio mostrano che mentre Samsung valuta questi display per 200.000 pieghe, l'utilizzo nel mondo reale con tolleranze delle cerniere e ingresso di polvere produce micro-fessure in alcuni campioni dopo 80.000-100.000 cicli. I test elettrici rivelano una o più linee verticali (chiare o scure), che indicano circuiti aperti o cortocircuiti. Questo tipo di guasto può essere risolto mediante apparecchiature di incollaggio di precisione, individuando i punti di frattura con un ingrandimento di 100x e ristabilendo le connessioni elettriche utilizzando una pellicola conduttiva anisotropa (ACF) con incollaggio a termocompressione.
Delaminazione del substrato flessibile con conseguente perdita di tocco
Lo strato del sensore tattile sui display pieghevoli utilizza in genere nanofili d'argento o materiali a rete metallica rivestiti su un substrato flessibile di poliimmide. Una piegatura prolungata può causare una separazione localizzata tra il substrato e lo strato adesivo ottico del vetro di copertura, con conseguente interruzione del segnale tattile. Il sintomo tipico è una banda larga 2-3 cm al centro del display senza risposta al tocco. Ciò richiede la pulizia e la rilaminazione dell'ambiente della camera bianca utilizzando adesivo ottico ad alta trasmittanza con apparecchiature di incollaggio sotto vuoto. Meno del 12-15% delle strutture di riparazione è in grado di affrontare in modo coerente questo problema.
Guasto completo al circuito integrato del driver o al cavo flessibile
Alcuni schermi LCD della serie Fold appaiono fisicamente integri ma non mostrano alcun output di visualizzazione. Il test di isolamento dei guasti identifica in genere un circuito integrato del driver guasto o un lungo cavo flessibile rotto che attraversa l'area della cerniera, che rappresenta il punto debole meccanico nel percorso del segnale. Dopo aver individuato il segmento difettoso utilizzando le schede diagnostiche, è possibile sostituire il cavo flessibile o rimontare il circuito integrato del driver. Questo tipo di riparazione ha il costo più basso tra le tre principali categorie di guasti, con percentuali di successo superiori all'85%.
Standard di classificazione a cinque livelli
Le operazioni di recupero professionali hanno stabilito un sistema di classificazione raffinato per la lavorazione degli schermi LCD della serie Fold:
| Grado | Definizione | Norma di prova elettrica | Percorso di disposizione |
|---|---|---|---|
| A | Buona unità con tutte le funzioni | Deviazione del tocco <1,5 mm sull'intera area, uniformità della luminosità >85%, nessun difetto di visualizzazione | Ricircolo diretto |
| B | Difetto estetico minore | Piena funzionalità, sono ammessi piccoli graffi sul polarizzatore o usura del telaio | Circolazione pulita e declassata |
| C | Guasto funzionale riparabile | Frattura della flessione, guasto del circuito integrato o anomalia della scheda driver, ma pannello e strato tattile intatti | Accedere al processo di incollaggio/rilaminazione |
| D | Guasto funzionale non riparabile | Perdita di fluido dal pannello, bruciatura dell'OLED o frattura fisica del substrato | Smontare per parti a livello di componente |
| E | Completa | Danni attraverso la struttura su più strati | Recupero materiale |
I dati di settore provenienti dai cicli di recupero effettivi mostrano che tra gli schermi LCD della serie Fold raccolti, i gradi A e B insieme rappresentano il 18-22%, il grado C rappresenta il 35-40% e i gradi D ed E costituiscono il resto. Più della metà degli schermi guasti presentano un valore di riutilizzo o di recupero dei componenti, significativamente superiore al tasso di riutilizzo di circa il 30% per i tradizionali LCD piatti.
La classificazione accurata degli schermi LCD della serie Fold richiede una matrice di apparecchiature di prova dedicata:
| Categoria di prova | Attrezzatura | Specifiche chiave | Articoli di prova |
|---|---|---|---|
| Elettrico | Tester di visualizzazione | Supporto protocollo MIPI, regolabile 3,3 V-5,5 V | Scala di grigi, tinta unita, motivi sfumati |
| Elettrico | Toccare Scheda di test | Scansione matrice a 126 punti, precisione ±0,5 mm | Rilevamento della zona morta, misurazione della deriva |
| Elettrico | Rack di invecchiamento | 72 ore, ciclo 25°C-45°C | Screening dei fallimenti latenti |
| Ottico | Tabella di trasmissione della luce | 5000-8000 Lux regolabile | Perdite di fluido, danni da schiacciamento, bolle del polarizzatore |
| Ottico | Misuratore di profondità della piega | Sensore di spostamento laser, precisione ±0,01 mm | Misurazione fisica della profondità delle pieghe |
| Visivo | Microscopio | Ingrandimento 100-200x | Ossidazione delle dita d'oro, microfessurazioni |
| Affidabilità | Camera di temperatura/umidità | 60°C / 90% UR | Convalida della stabilità post-riparazione |
| Affidabilità | Piegametro | 15-20 cicli/minuto, angolo programmabile | Piegare il campionamento della vita |
L'analisi degli schermi della serie Samsung Fold recuperati rivela diverse distribuzioni delle modalità di guasto tra le generazioni:
| Modello dello schermo | Frattura flessibile | Toccare Delaminazione | Cavo IC/flessibile | Altro | Tasso di riparabilità complessivo |
|---|---|---|---|---|---|
| Piega 6 LCD | 41% | 18% | 24% | 17% | 67% |
| Piega 5 display LCD | 44% | 16% | 22% | 18% | 68% |
| Piega 4 display LCD | 46% | 15% | 21% | 18% | 68% |
| Piega 3 LCD | 52% | 12% | 19% | 17% | 71% |
| Piega 2 display LCD | 48% | 14% | 20% | 18% | 69% |
| Piega il display LCD | 38% | 10% | 35% | 17% | 72% |
Le generazioni più recenti Fold 6 e Fold 5 mostrano un design del cavo flessibile leggermente migliorato con tassi di frattura inferiori rispetto al Fold 3. I display Fold di prima generazione hanno tassi di guasto del circuito integrato del driver più elevati ma sono generalmente più facili da riparare, con conseguente riparabilità complessiva più elevata tra tutte le generazioni.
Di seguito sono riportate le fasce di prezzo di riferimento per gli schermi LCD della serie Fold in base al grado nella distribuzione B2B (USD per unità, dati di mercato del primo trimestre 2026):
| Modello dello schermo | Grado A | Grado B | Grado C (riparato) | Grado D (parti) |
|---|---|---|---|---|
| Piega 6 LCD | $ 165-190 | $ 140-160 | $ 85-105 | $ 35-45 |
| Piega 5 display LCD | $ 110-130 | $ 90-110 | $ 55-70 | $ 25-35 |
| Piega 4 display LCD | $ 80-95 | $ 65-80 | $ 40-50 | $ 18-25 |
| Piega 3 LCD | $ 55-65 | $ 45-55 | $ 30-38 | $ 12-18 |
| Piega 2 display LCD | $ 35-45 | $ 28-35 | $ 18-25 | $ 8-12 |
| Piega il display LCD | $ 25-32 | $ 18-25 | $ 12-18 | $ 5-8 |
Note sui prezzi:Le unità di Grado A sono adatte ai canali di riparazione che richiedono una qualità premium. Le unità riparate di Grado C (post-incollaggio o sostituzione del polarizzatore) offrono funzionalità complete per gli acquirenti attenti al prezzo. Le parti di grado D forniscono cavi flessibili, circuiti integrati driver e polarizzatori per riparazioni a livello di componente.
Per tutti e seiSchermi LCD della serie Fold(Piegatura 6 / Piega 5 / Piega 4 / Piega 3 / Piega 2 / Piega LCD), è disponibile una fornitura stabile di livello completo che include:
Tutte le spedizioni vengono sottoposte a test di visualizzazione, scansione tattile dell'intera area e classificazione visiva con rapporti di prova forniti.
